Simulieren als ganz grosse Kunst

Anlässlich der Hannover Messe präsentiert KISSsoft das KISSsoft-Release 03/2017 mit etlichen Neuerungen. Es gibt Funktionen wie das Bewerten von Verzahnungen und Wälzlagern bezüglich Zuverlässigkeit, die Auslegung von Wellenabmessungen hinsichtlich Festigkeit und Wälzlager auf Lebensdauer und viele mehr.



Bei Verzahnungen lässt sich die Zuverlässigkeit für Zahnfussbruch sowie Grübchen, bei Wälzlagern basierend auf der Lebensdauermethode nach ISO 281 oder ISO 16281, ermitteln und grafisch darstellen. Die Berechnung in KISSsoft erfolgt nach Bernd Bertsche, für die statistische Bewertung kommt die 3-Parameter-Weibull-Verteilung zum Einsatz.



Neu gibt es eine «Gruppen-Box» mit einer Auswahl an vordefinierten Getriebestufen. Diese können in den Modellbaum eingefügt und beliebig miteinander gekoppelt werden. Zur Vereinfachung der Modellierung komplexer Windkraft- oder Schaltgetriebe stehen somit Baugruppen wie z. B. der Ravigneaux- oder Wolfrom-Satz zur Verfügung. Der Benutzer hat auch die Möglichkeit, eigene Baugruppen zu definieren und in der Software abzuspeichern. Damit lässt sich wertvolle Zeit beim Modellaufbau komplexer Antriebssysteme einsparen. Das Handling des Modellbaums in KISSsys wurde ausserdem verbessert, sodass man zu einem späteren Zeitpunkt ohne Einschränkung Änderungen (Löschen, Umbenennen usw.) durchführen kann.



Korrekturenauslegung und Optimierung topologischer Korrekturen



Bei den Kegelrädern können nun Zahnflanken- und Zahnprofilmodifikationen optimiert werden. Variationsmöglichkeiten wie z. B. Kreuzvariationen von Beträgen und Koeffizienten, Klassieren aller Lösungen in Bezug auf verschiedene Kriterien sowie die grafische Darstellung der Ergebnisse verschaffen dem Anwender einen guten Überblick über das Optimierungspotenzial. Auch die Optimierung von topologischen Korrekturen ist nun in KISSsoft möglich.



Zahnfuss-Spannungen mit 2D-FEM und Kunststoff-manager für Zahnräder

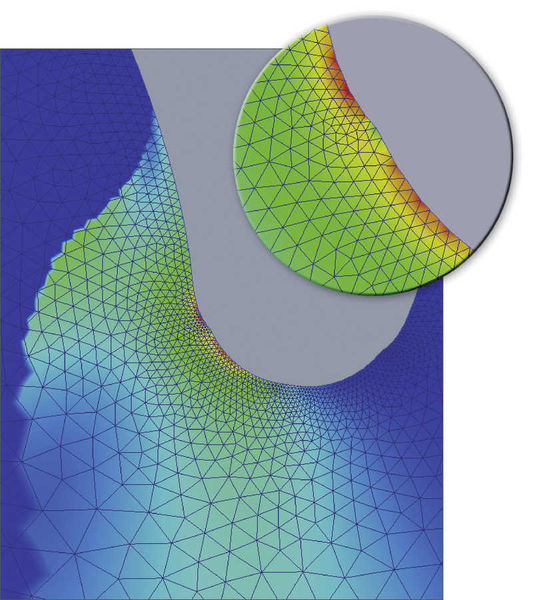

Beim Schleifen von Stirnrädern können im Fussbereich Schleifkerben entstehen. Im ungünstigen Fall erzeugt eine Schleifkerbe deutlich höhere Fuss-Spannungen als von der Normrechnung ermittelt. Neu können in KISSsoft die Fuss-Spannungen mit einem 2D-FEM-Ansatz für Stirnräder (gerad- oder schrägverzahnt) nachgerechnet werden. Dies kann als Vergleich zur Bewertung der Zahnfuss-Spannungen nach Normberechnung herangezogen werden. Mit dem neuen Berechnungsmodul können Kunststoffdateien aus den Messdaten von Versuchsreihen nach VDI 2736 Blatt 4 generiert werden. Dabei können die Werkstoffkennwerte wie E-Modul, Streckgrenze, Zug- und Dauerfestigkeit temperaturabhängig sein. Die neuen Werkstoffe lassen sich anschliessend, zusammen mit den automatisch erzeugten DAT-Dateien, in der Datenbank von KISSsoft speichern.



Angaben zu Spannungsverteilung im Lager und Deformation des Lagerrings



Eine neue Grafik zeigt die Spannungen im Werkstoff unterhalb der Kontaktoberfläche bei Wälzlagerringen und Rollkörpern. Der Verlauf der Spannungen und deren Maximalwerte wird dargestellt. Diese Informa­tion ist insbesondere von Interesse bei Grosswälzlagern, wo die Lagerringe nur einsatzgehärtet sind, und die Härtetiefe aufgrund der Belastungen abgeschätzt werden soll. Die Elastizität der Lagerringe kann neu berücksichtigt werden. Externe Lasten werden auf dem Aussen- oder Innenring definiert und die Deformation des Lagerringes lässt sich iterativ mit der Einfederung der Wälzkörper ermitteln. Da diese Berechnung oft für Planetenräder durchgeführt wird, kann die Last direkt aus der Zahnradberechnung übernommen werden. Für die Auslegung von Wälzlagern kann neu eine Variationsrechnung für die innere Geometrie der Lager durchgeführt werden. Konstruktionsparameter wie Anzahl der Wälzkörper, Wälzkörperdurchmesser, aber auch Lagerparameter wie Schmiegung oder Dichte der Wälzkörper bei Verwendung von Käfigen können variiert werden. Die Resultate werden übersichtlich in Listenform oder grafisch dargestellt und lassen sich komfortabel filtern.



Grobauslegung von Wellen und ­Schwingungsberechnung



Bei der Dimensionierung von Wellen besteht die Möglichkeit, die Wellenabmessungen hinsichtlich der Festigkeit und die Wälzlager hinsichtlich der Lagerlebensdauer durch die Software auszulegen. Das beschleunigt den Entwurf eines Getriebes erheblich. Hierbei können diverse Vorgaben gemacht werden, nach welchen Prioritäten die Auslegung erfolgen soll.



Für die Schwingungsberechnung der Welle kann nun neu die Unwuchtanregung aufgrund einer exzentrischen Masse berechnet werden. Als Resultate werden die Resonanzfrequenzen und die Verschiebung der Welle bestimmt – und zusätzlich die Lagerzusatzkräfte, welche aufgrund der Unwucht entstehen. Zur realistischen Berechnung der Schwingung lassen sich die Dämpfungswerte einzeln vorgeben.



Testlizenz anfordern



Weitere interessante Neuigkeiten im KISSsoft-Release 03/2017 sind unter anderem Zahnwellenverbindungen AGMA 6123, Hydrodynamische Gleitlager DIN 31652 und Drahtdurchmesser-Normen bei Federn. Wer Interesse an einer Testlizenz hat, kann eine Mail an info@KISSsoft.AG schreiben. 
