Neue Ritzel-Serie PM2 für maximale Vorschubkraft

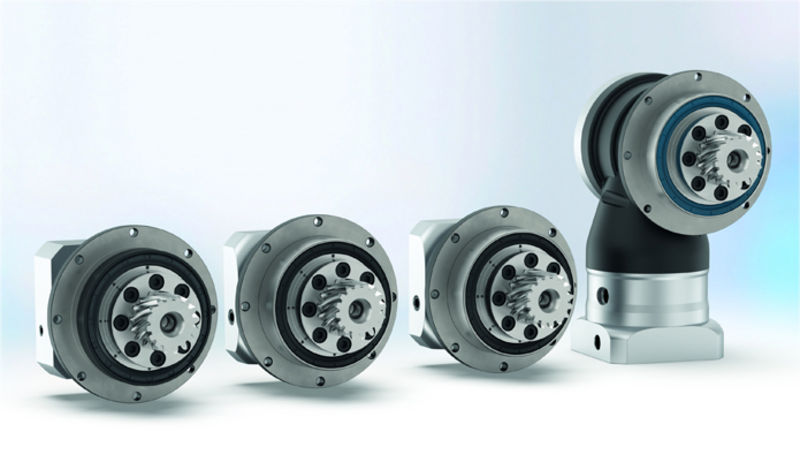

Die neue Ritzel-Serie PM2 erweitert das Neugart-Portfolio an Planetengetrieben mit werkseitig vormontiertem Ritzel.
Quelle: Neugart GmbH

Zusätzliche Getriebe-Ritzel-Kombinationen für Zahnstangen-Antriebe

Noch mehr Auswahl und damit eine noch größere Flexibilität bei der Realisierung von Getriebe-Ritzel- Kombinationen für Zahnstangen-Antriebe ermöglicht ab sofort die neue Ritzel-Serie PM2 von Neugart.

Die Neuentwicklung erweitert das Neugart-Portfolio an Planetengetrieben mit werkseitig vormontiertem Ritzel aus eigener Produktion: Wie das bestehende PM1-Ritzel ist auch das neue PM2 für Getriebe mit Flansch-Abtriebswelle konzipiert und mit einer nach ISO 9409-1 genormten mechanischen Schnittstelle ausgestattet. Die beiden Serien unterscheiden sich jedoch in ihrer Größe: Anders als das PM1 mit einer Zähnezahl ab 26 bei Modul 2, beginnt das Spektrum des PM2 schon mit 16 Zähnen bei Modul 2.

Die neuen Varianten schaffen zum einen zusätzliche Möglichkeiten, um für anspruchsvolle Zahnstangen- Anwendungen die jeweils optimale Getriebe-Ritzel-Kombination zu realisieren. Zum anderen erlauben die neuen Ritzel aufgrund ihres geringeren Durchmessers, je nach Kombination, eine mehr als dreimal höhere Vorschubkraft, als dies bisher möglich war.

Zahlreiche neue Ritzel-Varianten
Die Option mit PM2-Ritzel ist für Getriebe der Baugröße 090 bis 200 erhältlich und, wie die PM1-Ritzel, für insgesamt vier Getriebebaureihen mit Flansch-Abtriebswelle verfügbar: Darunter ist das Koaxialplanetengetriebe PFHE aus der Economy Line, die langlebige und leistungsstarke Standardgetriebe mit ausgezeichnetem Preis-Leistungs-Verhältnis umfasst. Bei der Precision Line, die für die hohe Genauigkeit von Präzisionsgetrieben steht, sind es die Koaxialplanetengetriebe PSFN und PLFN sowie das platzsparende Winkelgetriebe WPSFN. Alle PM2-Ritzel werden im Neugart-Stammwerk im badischen Kippenheim gefertigt.
Insgesamt umfasst das erweiterte Ritzelangebot für Flanschgetriebe zahlreiche PM2-Varianten mit Zähnezahlen von 16 bis 22 bei Modul 2, von 14 bis 19 bei Modul 3, von 20 bis 22 bei Modul 4 und mit der Zähnezahl 19 bei Modul 5.

Integriert in bewährten Softwaretools
Bei der Auswahl der optimalen Getriebe-Ritzel-Kombination helfen die bewährten Neugart-Softwaretools, in denen die neuen Varianten integriert werden: Einen einfachen Überblick über die Leistungsdaten gibt der Online-Konfigurator Tec Data Finder (TDF). So lassen sich Getriebe schnell und einfach vergleichen und mit 1/2 wenigen Klicks Maßblätter sowie 3D-Modelle abrufen. Die Berechnungssoftware Neugart Calculation Program (NCP) ermöglicht die Dimensionierung und Überprüfung der applikationsbedingten Kennwerte.
